Металлографический микроскоп: принцип работы и особенности выбора

Металлографические микроскопы — это специализированные приборы, предназначенные для исследования микроструктуры металлов и сплавов. Их принцип действия основан на анализе отраженного от полированной поверхности света, что позволяет изучать непрозрачные образцы с высокой точностью. В этой статье разберем, как работает микроскоп для металлографии, какие виды существуют и на что обратить внимание при выборе.

Принцип работы металлографического микроскопа

Исследование начинается с подготовки образца: его тщательно шлифуют и полируют, чтобы поверхность была идеально ровной. Затем образец помещают на предметный столик, и оптическая система формирует направленный пучок света, который отражается от поверхности и попадает в объектив.

Ключевые этапы работы:

1. Освещение – мощный источник света (галогенный или светодиодный) через конденсор и диафрагму создает узкий световой поток.
2. Отражение – свет отражается от образца и проходит через объектив, где формируется увеличенное изображение.
3. Фокусировка – с помощью регулировочных винтов добиваются четкой картинки.
4. Анализ – изображение передается в окуляр или на цифровой микроскоп (если прибор оснащён камерой).

Для повышения детализации применяют методы контрастирования:

• Светлое поле – стандартный режим, при котором ярко освещенная поверхность выглядит светлой, а дефекты – тёмными.
• Темное поле – выявляет микротрещины и границы зерен.
• Поляризация – помогает различать фазы в сплавах.
• Дифференциально-интерференционный контраст (ДИК) – усиливает рельефность изображения.

Современные модели часто оснащаются цифровыми камерами и программным обеспечением, что упрощает документирование и превращает прибор в точный микроскоп для измерения линейных размеров микроструктур.

Виды металлографических микроскопов

Прямые микроскопы:

• Объектив расположен над образцом.
• Поддерживают все методы контрастирования.
• Увеличение до 150х и выше (с дополнительными линзами).
• Универсальны для лабораторий и промышленности.

Инвертированные микроскопы

• Объектив находится под образцом.
• Удобны для крупных и тяжелых образцов.
• Часто дешевле прямых при схожих характеристиках.

Инспекционные микроскопы

• Используются в микроэлектронике.
• Обеспечивают увеличение до 2000х без иммерсии.
• Оснащены прецизионными столиками для точного позиционирования.

Конструкция и ключевые компоненты

1. Осветительная система – источник света, конденсор, диафрагмы и фильтры.
2. Оптическая система – объективы (сухие и иммерсионные), окуляры, призмы.
3. Механическая часть – прочный корпус, регулируемый столик, система фокусировки.

Важные параметры выбора:

• Тип объективов – планахроматические обеспечивают наименьшие искажения.
• Источник света – LED экономичнее и долговечнее галогенного.

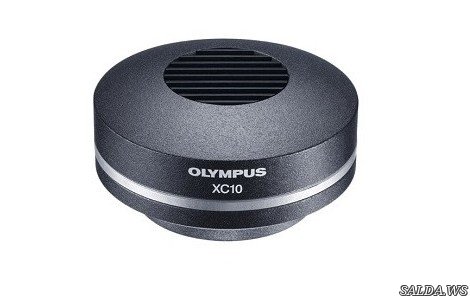

• Цифровая камера на микроскоп – позволяет сохранять и анализировать изображения.
• Методы контрастирования – расширяют возможности исследования.

Заключение

Металлографический микроскоп — незаменимый инструмент для металловедения, машиностроения и микроэлектроники. В зависимости от задач можно выбрать прямую, инвертированную или инспекционную модель. Современные цифровые измерительные микроскопы — это оборудование с камерами высокого разрешения, которые значительно упрощают анализ и документирование результатов.

Компания «Интерген» предлагает широкий выбор металлографических микроскопов, включая модели для профессиональных исследований. Также у нас можно купить микроскоп olympus по выгодным ценам.Обращайтесь к нам за надежным оборудованием для вашей лаборатории!
