Рельсы для станков с ЧПУ: основные виды и принципы работы

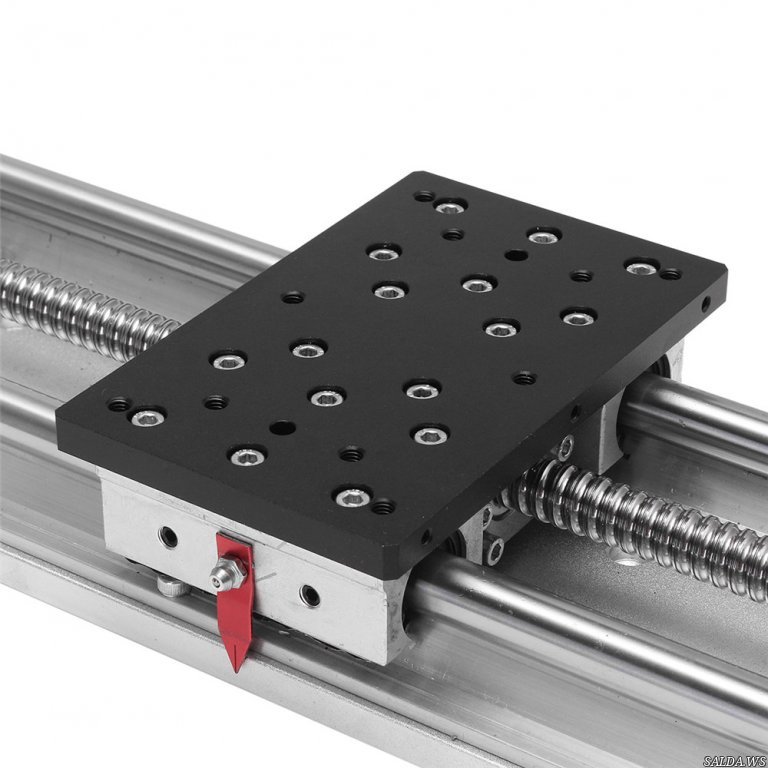

Рельсы для станков с ЧПУ — это механические компоненты, которые служат для направления движения подвижных частей станка, таких как столы, каретки и суппорты, вдоль заданных осей. Они обеспечивают точность перемещения и поддерживают стабильность работы, минимизируя возможные отклонения и погрешности. Рельсы состоят из неподвижной части (направляющей) и подвижной части (каретки), которая перемещается вдоль этой направляющей. Это движение является основой для точного позиционирования инструментов и заготовок в процессе обработки.

Основная цель рельсов — это обеспечить точное, плавное и долговечное движение, что необходимо для получения высококачественной продукции. Рельсы используются в сочетании с другими элементами станка, такими как моторы, линейные подшипники и системы смазки, чтобы обеспечить максимально эффективную работу.

Принципы работы рельсов для станков с ЧПУ

Принцип работы рельсов в станках с ЧПУ заключается в обеспечении точного и надежного движения подвижных частей с минимальными потерями на трение. Для этого используется ряд технологий, направленных на снижение сопротивления движению и увеличение точности.

1. Минимизация трения: Рельсы для станков с ЧПУ обычно оснащены подшипниками или шариковыми системами, которые уменьшают трение между движущимися частями и рельсом. Это помогает избежать излишнего износа и повышает срок службы направляющих.
2. Поддержка стабильности: Рельсы обеспечивают жесткость и устойчивость всех подвижных частей станка, предотвращая их смещение или деформацию под воздействием силы, что важно для высокоточности обработки.
3. Обеспечение точности: Рельсы должны поддерживать высокую точность перемещения, что особенно важно для станков с ЧПУ, где даже минимальная ошибка в позиционировании может привести к браку в обработке.
4. Равномерное распределение нагрузки: Направляющие рельсы распределяют вес подвижных частей по своей поверхности, что способствует равномерному износу и долговечности системы.

Виды рельсов для станков с ЧПУ

Существует несколько типов рельсов для станков с ЧПУ, которые различаются по конструкции и характеристикам, что позволяет выбирать наиболее подходящие в зависимости от требований к точности, грузоподъемности и другим условиям эксплуатации.

Одним из наиболее распространенных типов являются шариковые направляющие рельсы. В этих системах используются шарики, которые перемещаются между двумя параллельными рельсами, что значительно снижает трение и способствует более точному и плавному движению подвижных частей станка. Шариковые рельсы обеспечивают хорошую износостойкость, просты в обслуживании и замене, а также подходят для широкого спектра станков с ЧПУ, однако они могут быть ограничены по грузоподъемности и не всегда обеспечивают необходимую жесткость в условиях больших нагрузок.

Роликовые направляющие рельсы являются следующей категорией. Они работают по аналогичному принципу, но вместо шариков в конструкции используются ролики, что позволяет повысить грузоподъемность направляющих. Роликовые рельсы обладают большей жесткостью и устойчивостью к деформациям, что делает их более подходящими для станков, на которых обрабатываются тяжелые материалы или выполняются операции с высокими нагрузками. Однако, из-за того что ролики могут создавать большее трение, такие направляющие могут немного уступать шариковым по уровню точности.

Для станков, требующих высокой точности, особенно в области микрообработки или при работе с очень тонкими допусками, применяются прецизионные направляющие рельсы. Они предназначены для обеспечения максимально точного перемещения, минимизируя любые отклонения от заданной траектории. Прецизионные рельсы идеально подходят для высокоточного оборудования, такого как микромеханические и оптические станки, но они могут требовать более тщательного обслуживания и настройки, а также обладают более высокой стоимостью.

В последние годы популярность набирают магнитные направляющие рельсы. Эти системы используют магнитные силы для поддержания движения без механического контакта, что исключает трение и значительно повышает точность и долговечность системы. Магнитные рельсы подходят для работы в условиях высоких температур или вакуума, но их стоимость и сложность установки делают их менее распространенными, чем традиционные механические варианты.

Каждый тип рельсов для станков с ЧПУ имеет свои преимущества и недостатки, и выбор подходящего типа зависит от конкретных условий эксплуатации, требований к точности и характеристикам обрабатываемых материалов.

Роль рельсов в точности работы станков с ЧПУ

Рельсы для станков с ЧПУ играют важную роль в обеспечении точности работы всего оборудования. От качества рельсов зависит не только долговечность станка, но и точность обработки деталей. Даже незначительные погрешности в движении могут привести к отклонению от заданной формы или размеров изделия, что, в свою очередь, снизит качество продукции.

1. Позиционирование: Рельсы направляют подвижные части станка, обеспечивая точное позиционирование инструмента относительно заготовки. Это важно при выполнении сложных операций, таких как фрезерование или токарные работы.
2. Стабильность: Рельсы обеспечивают стабильность и жесткость всей системы, что критически важно при работе с большими нагрузками и высокими скоростями.
3. Снижение вибраций: Рельсы помогают снизить вибрации, которые могут возникать при обработке жестких материалов или при высокоскоростной работе.

Рельсы для станков с ЧПУ — это неотъемлемая часть высокоточных механических систем, обеспечивающая точность и стабильность работы. Разнообразие типов рельсов позволяет выбрать оптимальный вариант в зависимости от задач и требований конкретного производства. Будь то шариковые, роликовые, прецизионные или магнитные рельсы, каждый тип направляющих рельсов играет ключевую роль в обеспечении качественной и точной обработки материалов.
