Инструкция по монтажу ендовы в стандартной каркасной Т-образной крыше.

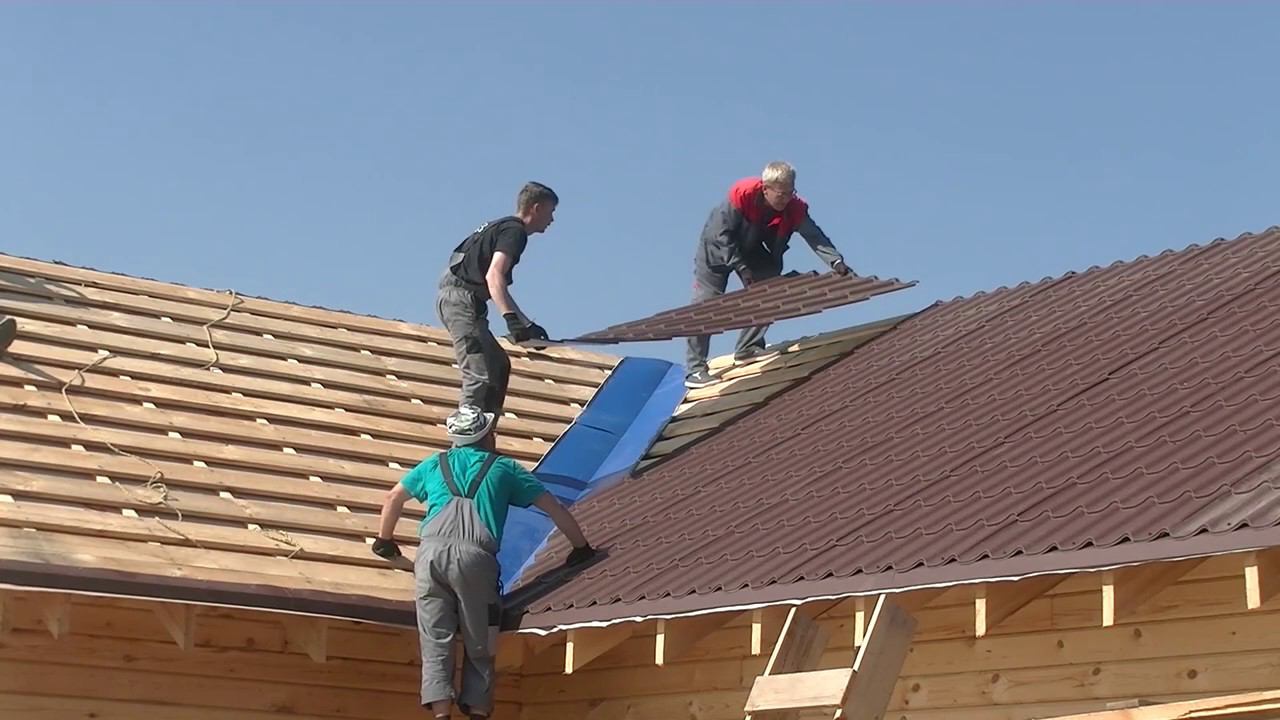

Инструкция по монтажу ендовы в стандартной каркасной Т-образной крыше. На канале ГЛАВЛЕС размещаем подробную инструкцию по монтажу ендовы в стандартной каркасной Т-образной крыше. ЕндОва - конструктивный элемент кровли, внутренний угол, образующийся в месте стыковки двух скатов или прилегающей к кровельному покрытию стены здания. Ендова является одним из ключевых узлов в устройстве всей кровельной системы. Мы решили создать инструкцию, которая поможет построить правильную стропильную систему с обеспечением максимальной жесткости конструкции, и главное – создание ендовами единой плоскости с верхними и нижними кромками стропил. Ендовы, установленные с помощью нашей инструкции, будут сразу удобны для потолочной подшивки и стропильного щита без подгонки плоскостности. Для удобства понимания процесса монтажа, мы создали стропильную систему в уменьшенном масштабе с раскраской элементов. 1. В начале нужно выставить на вертикальных стойках в соответствии с чертежом и закрепить технологическими растяжками продольный коньковый брус основной крыши. При длине конькового бруса из одной доски толщиной 50мм, длиной свыше шести метров, срастить при помощи накладок с двух сторон, между предполагаемыми стропилами. 2. Выставить и закрепить технологическими растяжками примыкающий коньковый брус, соединить его с продольным перфорированными уголками 3. Разметить, вырезать и закрепить крайние строила по продольному и примыкающему коньковым брусьям. 4. Разметить, вырезать и закрепить крайние строила по продольному и примыкающему коньковым брусьям. 5. Разметить, вырезать, подогнать и закрепить стропила по продольному коньковому брусу, ориентируясь по контрольным шнурам и уровню вертикали, выдерживая линейные размеры по чертежу. Выполнить аналогичные работы со стропилами по примыкающему коньку. Точки А и Б пересечения стропил 4а,7б и 5а,7а должны быть на одной высоте. 6. Разметить, вырезать и закрепить стропила 6а и 6б в ось примыкающего конька 7. На стропиле 6а отметить точку схождения ендов – Д: на пересечении горизонтальной линии от вершины стропил 3а, 3б и линии симметрии примыкающего конькового бруса К. 8. Одна ендова пройдет через точки А, Д, вторая ендова через точки Б и Д. 9. В каждой ендове располагаются по две стропилины, каждая из которых перпендикулярна своему скату крыши. 10. Изготовление и монтаж начинаются с ендовых стропил, находящихся в плоскости главного ската и крепящихся к продольному коньку. 11. Процесс изготовления рассмотрим перпендикулярно плоскости ската крыши. От точки А до точки Д должен проходить угол ендовой стропилины. Угол альфа, или угол ендОвой стропилины можно получить путём подгонки, или расчётом арксинуса угла альфа (α=arcSin). Угол альфа рассчитываем только в одной плоскости – перпендикулярно плоскости стропилины. Для упрощения монтажа на боковой стороне и сверху верхнего бруса стены отметить положение нижней поверхности соседних стропил и срезать угол с запасом по длине. Вырезанную ендовую стропилину закрепить к стропилам 5а и 6а, совместив верхние плоскости. Аналогично вырезать и закрепить ендовую стропилину с другой стороны. 12. Затем изготавливаются ендовые стропилины перпендикулярные скату вдоль примыкающего конька. Верх этих стропил запиливается по углам в двух плоскостях. Процесс изготовления начинается с вырезки шаблона. По стропилам 3а и 7а закрепляем 2 бруса на расстоянии друг от друга, доводя до соприкосновения с ендовой. Для изготовления шаблона используется обрезок стропильной доски длиной примерно шестьсот миллиметров. Эта заготовка ребром крепится с помощью саморезов к двум технологическим брусьям. При помощи рейсмуса прочерчиваем линии отреза по двум пластям шаблона. Рейсмус представляет из себя брусок с закреплённым на нём карандашом. После отрезания шаблона по полученной разметке, накладываем его на заготовку ендовой стропилины и по скосу шаблона отрезаем стропилину. Второй конец запиливается аналогично стропилам по продольному скату. Так же размечаем положение нижнего края соседних стропил на верхнем брусе, срезаем угол бруса. Закрепляем полученную ендову к стропилам 6а и 7а, совместив верхние грани. 13. Далее размечаем, вырезаем промежуточные стропила, упирающиеся в ендовые. Углы стропил в месте примыкания к ендовам будут равны соответствующим углам на ендове и выполняются в плоскостях перпендикулярно пласти стропил. Для обеспечения жёсткости, каждая пара ендовых стропил скрепляется несколькими металлическими перфорированными пластинами посредством саморезов. Если следовать нашей инструкции – у вас обязательно все получится! Используйте наш опыт и правила – это залог успеха. Или доверьтесь нашим специалистам и наблюдайте за ростом вашего дома со стороны. https://glavles.com ООО «Главлес» г. Екатеринбург, ул. Сулимова, 50, Офис 3.11. 8 (343) 206 50 88 info@glavles.com
