В Компас 3Д рисуем и настольный стеллаж в режиме Деталь инструментом Прямоугольник

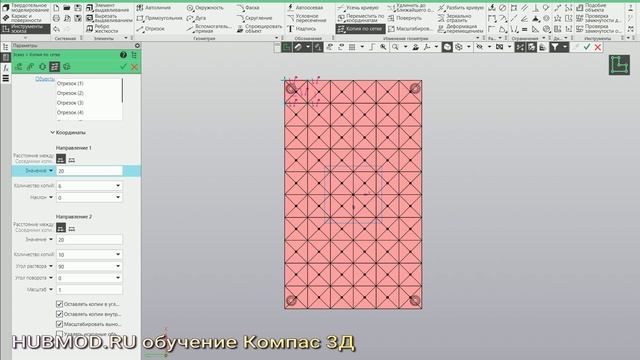

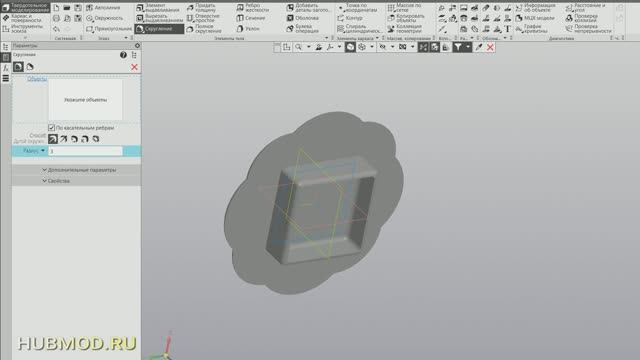

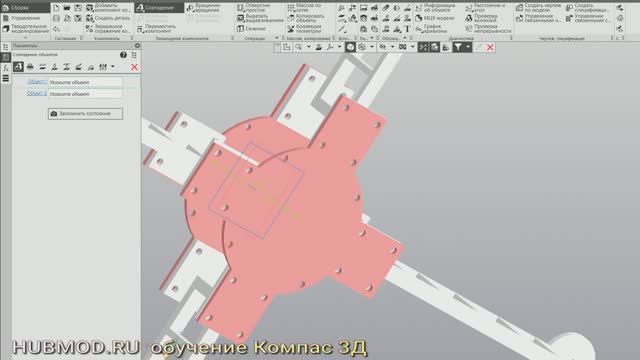

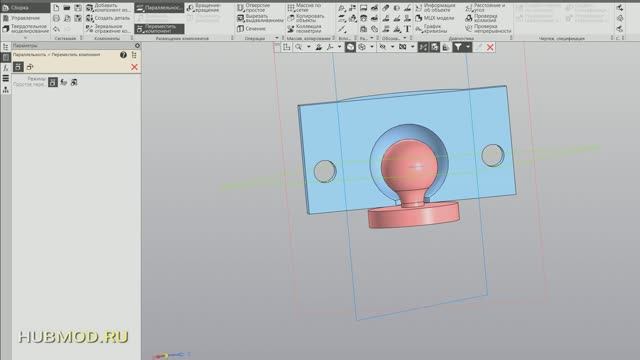

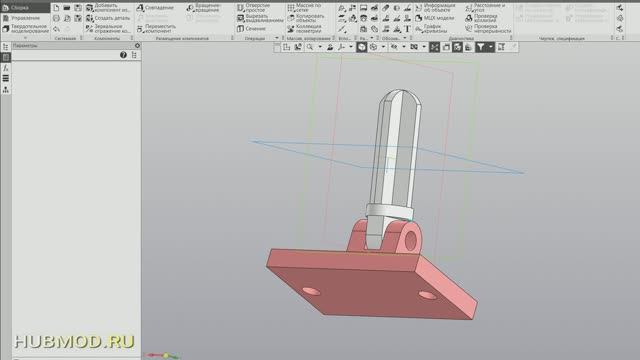

HUBMOD.RU Бесплатные Демо-Уроки — посмотрите и убедитесь: Всё просто и понятно! Урок КОМПАС-3D: Создание детали и сборка В этом уроке вы научитесь создавать деталь в КОМПАС-3D с использованием инструментов «Прямоугольник», «Усечь кривую» и «Зеркально отразить», а затем соберете несколько таких деталей в сборку . Часть 1: Создание детали Создание нового документа: Запустите КОМПАС-3D. Создайте новый документ, выбрав тип "Деталь" . Создание эскиза: Выберите плоскость для рисования эскиза (например, XY) . На панели инструментов "Геометрия" выберите инструмент "Прямоугольник". Нарисуйте прямоугольник произвольного размера, указав две противоположные вершины . Задайте точные размеры прямоугольника с помощью инструмента "Размер". Укажите длину и ширину прямоугольника. Усечение кривой: На панели инструментов "Редактирование" выберите инструмент "Усечь кривую". Укажите часть кривой (линии прямоугольника), которую необходимо удалить. Например, можно усечь часть одной из сторон прямоугольника, чтобы создать вырез . Зеркальное отражение: Создайте вспомогательную прямую, относительно которой будет производиться отражение. Например, проведите прямую линию через центр прямоугольника . На панели инструментов "Редактирование" выберите инструмент "Зеркально отразить". Укажите элементы эскиза, которые нужно отразить. Укажите прямую, относительно которой будет производиться отражение. Подтвердите операцию . Выполнение выдавливания: Завершите редактирование эскиза. На панели инструментов "Элементы выдавливания" выберите инструмент "Выдавливание". Укажите эскиз, который будет выдавливаться. Задайте глубину выдавливания. Подтвердите операцию. Вы получите объемную деталь . Сохранение детали: Сохраните деталь в отдельном файле . Часть 2: Создание сборки Создание нового документа: Создайте новый документ, выбрав тип "Сборка" . Добавление первой детали: На панели инструментов "Управление" выберите инструмент "Вставить компонент". Выберите файл детали, созданной ранее. Укажите местоположение детали в сборке. Первая деталь обычно фиксируется . Добавление второй детали: Повторите операцию "Вставить компонент", чтобы добавить вторую деталь . Наложение сопряжений: На панели инструментов "Сопряжения" выберите подходящие типы сопряжений (например, "Совпадение", "Параллельность", "Расстояние") . Укажите элементы деталей, между которыми нужно установить сопряжение (например, плоскости, оси, точки). Задайте параметры сопряжения (например, расстояние). Подтвердите создание сопряжения. Повторите этот процесс для всех необходимых сопряжений, чтобы детали были правильно расположены относительно друг друга . Добавление остальных деталей: Повторите шаги 3 и 4, чтобы добавить остальные детали и установить между ними сопряжения . Сохранение сборки: Сохраните сборку в отдельном файле. Полезные советы Для удобства работы присваивайте деталям и сопряжениям понятные имена. Используйте различные типы сопряжений для точного позиционирования деталей. Проверяйте сборку на наличие коллизий (пересечений деталей). Для сложных сборок используйте подсборки. Заключение В этом уроке вы научились создавать простую деталь с использованием основных инструментов КОМПАС-3D и собирать несколько деталей в сборку. Эти навыки являются основой для создания более сложных моделей и сборок .

Видео В Компас 3Д рисуем и настольный стеллаж в режиме Деталь инструментом Прямоугольник автора HUBMOD.RU
